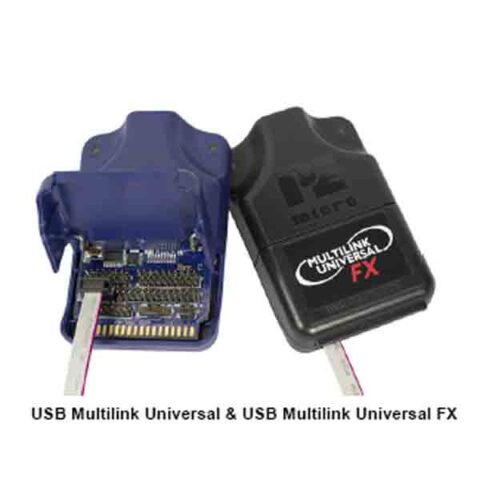

Multilink Universal 和 Multilink Universal FX 是一体化调试接口，可加速调试和闪存编程过程；Multilink Universal FX 提供高达 10 倍的更快下载速度，可提供目标电源，并支持一些额外的、较旧的 NXP 架构；两者通过目标设备的标准调试接头和笔记本电脑 / PC 的 USB 端口之间的通信，访问多种 NXP 及其他 ARM Cortex 微控制器系列的调试模式。

SKU: WPE04082302 Category:

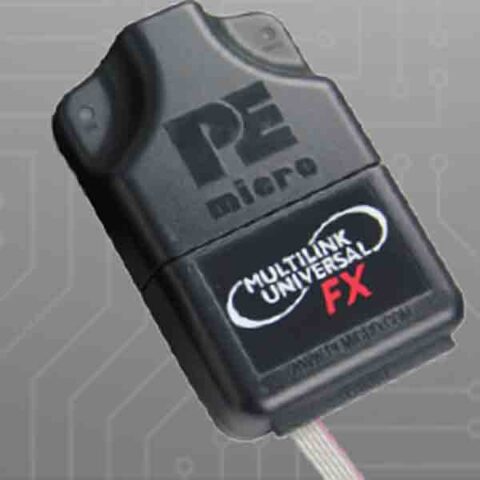

  • 产品名称：Multilink FX。
  • 主要特点：高速调试探针，用于内部 / 外部闪存；自动编程、测试和调试接口；与其他 Multilink 调试探针相比，通信速度快达 10 倍。
  • 配置与操作：通过 USB 连接到 PC，通过附带的 ribbon 电缆将 Multilink FX 接头连接到目标接头；外壳可打开，便于访问可用接头；从 USB 连接获取电源，可配置为向目标提供 3V/5V 电源；与 PEmicro 的单导线输出（SWO）调试工具一起使用时，可进行实时功率测量。
  • 原生 IDE 支持：在 NXP 的 MCUXpresso IDE、S32 Design Studio、Kinetis Design Studio 中提供原生 IDE 支持；也支持 PEmicro 的 GDB Server Plug – In for Eclipse – based IDEs 和许多第三方工具链，包括 IAR、Keil 和 Silicon Labs。
  • 相关信息：更多信息可访问在线网址PEmicro.com/Multilink；ARM 和 Cortex 是 ARM Limited 的注册商标；NXP 是 NXP Semiconductors 的注册商标。

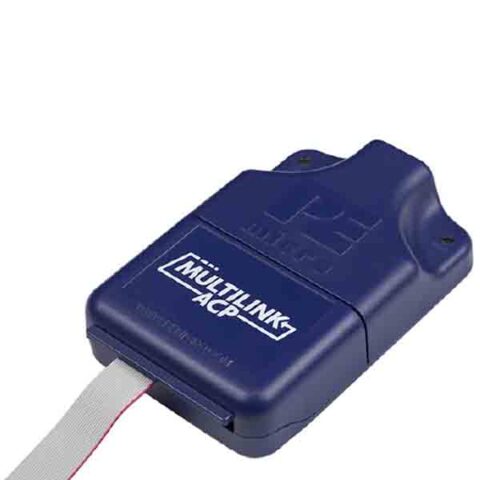

  • 产品信息：USB Multilink ACP，Rev. B（PART# USB – ML – ACP），支持 ARM Cortex 处理器（完整列表见pemicro.com/arm），文档编号 PE3514，版本 1.04e。
  • 介绍：USB Multilink ACP 是一种低成本调试接口，支持多种 ARM Cortex 处理器，通过目标设备标准调试接头和笔记本电脑 / PC 的 USB 端口之间的通信，访问调试模式。
  • 设备支持：有关支持的 ARM Cortex – M 设备的最新列表，或请求对设备的支持，请访问http://www.pemicro.com/arm。
  • 调试接头：内部有三个标准 ARM 接头，端口 A 为双行接头，间距为.100″，端口 B – C 为双行接头，间距为.050″。

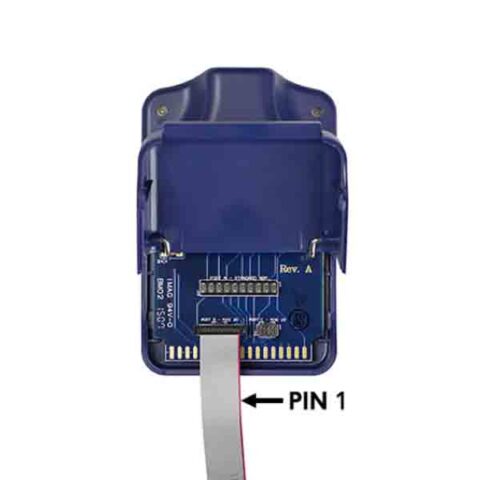

  • 使用方法：通过 ribbon 电缆将目标的调试接头与 Multilink 的多个端口之一连接；不要同时使用多个端口，以免损坏目标处理器和 Multilink；接口适用于处理器电源在 1.8V 至 5V 范围内的目标；有两个 LED 指示灯，蓝色表示接口通电并运行，黄色表示检测到目标电源；为避免连接不当，ribbon 电缆的红色条纹应始终朝向 Pin 1。
  • 驱动安装：在将 Multilink 连接到 PC 之前，需要在 PC 上安装适当的驱动程序；驱动程序支持 Windows XP、2000、2003、Vista、7、8 和 10；如果使用的是 Windows 7 且安装的软件分发于 2009 年 12 月 28 日之前，则需要获取最新版本的驱动程序并手动安装；可从http://www.pemicro.com的 “下载” 部分下载驱动程序安装程序。
  • 连接目标：正确的连接顺序为：确保目标电源关闭且 Multilink 未连接到目标或 PC；打开 Multilink，通过正确的 Multilink 端口将 ribbon 电缆连接到目标，确保电缆以正确的方向插入目标；通过 USB 电缆将 Multilink 连接到 PC，蓝色 LED 应亮起；打开目标电源，黄色 LED 应亮起；在断开设置之前，关闭目标电源。
  • 故障排除：如果 Multilink 未进入调试模式，程序会发出 “Cannot enter background mode” 错误消息；此时应检查硬件，包括检查电路板是否通电、监控调试信号的活动以及检查 RESET 信号。
  • 固件更新：使用名为 PEFirmwareConfig.exe 的实用程序手动更新 Multilink 固件，该应用程序包含在 “USB Multilink Resources Install” 中，可从pemicro.com下载。
  • 接口库：PEmicro 提供一组接口库，允许用户从任何可以与 DLL 交互的 Windows 开发环境中直接控制 USB Multilink ACP；更多细节可在 PEmicro 网站的接口库页面上找到。
  • 第三方 IDEs 和其他兼容软件：USB Multilink ACP 支持 NXP 的 MCUXpresso、CodeWarrior、Kinetis Design Studio、S32 Design Studio、STM32CubeIDE 和 DAVE IDE 的最新版本，以及第三方工具链，如 IAR、Keil、Silicon Labs、Cosmic 和 Mentor Graphics；有关兼容 PEmicro 软件的信息可在pemicro.com的 “产品” 部分找到。
  • 过渡到生产编程：USB Multilink ACP 用于开发，不适合生产编程的需求；PEmicro 的 Cyclone LC 和 Cyclone FX 编程器专门设计用于承受生产环境的严格要求，并可从 Multilink 无缝过渡；更多信息可在pemicro.com/cyclone上获取。

PEmicro

PEMICRO 公司 (P&E Microcomputer Systems.Inc.)成立于1980,在嵌入式产品开发工具领域是不断创新的领先者.

针对NXP（原Freescale） 微处理器研发了技术先进的软硬件开发工具(转接口,仿真器等)。P&E 提供了专业的低成本的开发工具而且具有快捷和强大的技术支持。

在开发了大量的微处理器软硬件工具并积累了大量有价值的经验后，P&E Micro公司研制了软件开发工具，方向是软件仿真器和交叉汇编。P&E公司发展了在线软件仿真的概念。这些带有额外时实IO接口的工具具有许多软件仿真器和 NXP仿真器特性。
